Многоцелевой истребитель су-27: история, устройство и ттх

Истребитель МиГ-29

В ВВС России МиГ-29 является одним из наиболее актуальных боевых самолетов. Проектировался агрегат для налаживания превосходства в воздушном пространстве. На вооружение поступил истребитель в 1985 г. Он является самым передовым в мире, оборудован турбореактивными моторами, имеет отличную аэродинамику и великолепный обзор из кабины. Все это делает МиГ-29 невероятно продуктивным в воздухе, а также в качестве полета храбрых туристов. Сегодня МиГ-29 находится на вооружении примерно в 20 государствах мира.

Для осуществления полета нужно подать заявку на совершение мини-путешествия по определенной программе, которые указаны в прайсе. Сделать это можно посредством онлайн-заявки, по телефону или электронной почте:

• как минимум за 10 дней гражданам России;
• за 60 суток (можно больше) иностранным гражданам.

Кроме того, к заявке следует приложить анкету (в заполненном виде) участника предстоящего полета и ксерокопию паспорта. Сопровождающим лицам также необходимо все это представить.

Продолжение «двадцать седьмого»

С 1984 года, когда началось серийное производство «двадцать седьмого» на заводах в Комсомольске-на-Амуре, Иркутске и Новосибирске, было выпущено порядка полутора тысяч самолетов Су-27 и его модификаций, а также современные Су-30, Су-33, Су-34, Су-35.

Истребитель Су-30 стал дальнейшим продолжением «двадцать седьмого». Среди его новинок – радиолокационная станция с фазированной антенной решеткой. Это обеспечивает автоматическое обнаружение и сопровождение целей на больших дистанциях и в ближнем бою. Кроме того, Су-30 оборудованы мощными средствами радиоэлектронной борьбы для самообороны, как от вражеских истребителей, так и от систем ПВО. На вооружение ВКС России в настоящий момент активно поставляются Су-30СМ (серийный, модернизированный). В 2016 году эксплуатацию этих самолетов  начали и «Русские Витязи».

Истребители Су-30 всегда имели огромный успех на международном рынке, было создано множество экспортных модификаций: МКК – для Китая, МКМ – для Малайзии, МК2В – для Вьетнама, МКИ – для Индии. Непосредственно и сам Су-27 имел большой коммерческий успех в мире. Экспортные модификации – Су-27СК и Су-27УБК – производятся с 1991 года, а с 1998 года в Китае организовано лицензионное производство Су-27СК под обозначением F/J-11.

Самые молодые «наследники» Су-27 – многофункциональный истребитель Су-35 и истребитель-бомбардировщик Су-34 – по своим характеристикам практически соответствуют пятому авиационному поколению. На борту Су-35 установлены новая информационно-управляющая система, новейшая РЛС «Ирбис», за сверхманевренность отвечают еще более мощные, чем на Су-30СМ, двигатели АЛ-41Ф1С.

Истребитель-бомбардировщик Су-34 может нести всю номенклатуру средств воздушного поражения, при этом атаковать цели при любых погодных условиях, а также эффективно вести радиоэлектронную борьбу. Отличительная черта этих машин – необычная для «сушек» кабина пилотов. Для повышения комфорта экипажа во время дальних перелетов решено было посадить летчиков рядом, а не друг за другом. «Нос» самолета стал шире, чем у Су-27. За такую своеобразную форму носа пилоты прозвали Су-34 «утенком».

Спустя 40 лет в небе «двадцать седьмой» все еще невозможно назвать устаревшим. Созданный по самым передовым технологиям своего времени, он прослужил не одно десятилетие, стал крепким фундаментом целой династии отечественных истребителей и заложил основы для рождения будущего воздушного бойца ВКС РФ – первого российского истребителя пятого поколения Су-57.

Окраска самолета

Серийные Су-27 окрашены в стандартный для истребителей «небесный» камуфляж из трех оттенков голубого цвета. Нижняя часть самолета выкрашена в однотонный светло-голубой. Диски колес и ниши шасси окрашены в разные оттенки зеленого цвета, стойки шасси серые. Изнутри кабина тоже имеет преимущественно зеленую и сине-зеленую окраску.

Номера самолетов наносятся на киль и переднюю часть фюзеляжа. Первые машины имели номера одинакового размера, более поздние образцы — уменьшенный размер цифр на килях. Фирменный логотип нанесен на корпус в нижней части киля. Боевые ракеты на таких самолетах выкрашены в белый, учебные отличаются тремя черными полосами, окольцовывающих корпус снаряда.

«Скороподъёмность и манёвренность»

Необходимость создания Су-27 была продиктована запущенным в Соединённых Штатах проектом истребителя McDonnell Douglas F-15 Eagle, который также предназначался для завоевания превосходства в воздухе. Эта машина по-прежнему стоит на вооружении ВВС США в различных усовершенствованных модификациях.

В материалах ПАО «Компания «Сухой» указывается, что, как правило, советские авиаконструкторы в соревновании с американцами всегда выступали в роли «догоняющей стороны». Однако на этот раз правительство СССР поставило перед отечественными специалистами задачу разработать машину, превосходящую по характеристикам F-15.

Также по теме

«Единый контур управления»: какая новейшая военная техника усилила боевые возможности ВКС России

Ровно пять лет назад к выполнению задач приступили Воздушно-космические силы, объединившие авиацию, части ПВО и войска…

«Для реализации этого преимущества проектанты ОКБ с самого начала заложили в основу компоновки много новых перспективных идей, таких как использование интегральной аэродинамической компоновки, размещение двигателей в двух разнесённых изолированных мотогондолах под несущим корпусом фюзеляжа, а также вертикальное оперение — в интервале между крылом и горизонтальным оперением», — говорится на сайте ОКБ Сухого.

Как пояснил в беседе с RT военный обозреватель Дмитрий Дрозденко, советские специалисты отказались повторять компоновку F-15 и смогли разработать оригинальную конструкцию, которая предоставила Су-27 существенные преимущества перед американским конкурентом.

Важной новацией стало оснащение Су-27 электродистанционной системой управления (ЭДСУ), которая облегчала балансировку машины и существенно повышала её манёвренность в ближнем воздушном бою. Также самолёт получил новейшую на тот момент многофункциональную бортовую радиолокационную станцию (БРЛС) с двумя каналами обнаружения объектов

В целом авионика для перспективного истребителя разрабатывалась с акцентом на широкую интеграцию цифровых технологий

Также самолёт получил новейшую на тот момент многофункциональную бортовую радиолокационную станцию (БРЛС) с двумя каналами обнаружения объектов. В целом авионика для перспективного истребителя разрабатывалась с акцентом на широкую интеграцию цифровых технологий.

Огромная работа была проделана советской двигателестроительной отраслью. Первые два лётных экземпляра Су-27 оснащались силовыми агрегатами АЛ-21Ф3АИ. Однако их установка была лишь временным решением.

• Один из первых образцов Су-27

В 1970-е годы под руководством академика АН СССР Архипа Люльки в ОКБ «Сатурн» (Рыбинск) развернулось создание более совершенных турбореактивных двигателей АЛ-31Ф («изделие 99Н»). Как отмечают специалисты ОКБ Сухого, они обеспечили носителю «высокую тяговооружённость, а следовательно, и высокие разгонные характеристики, скороподъёмность и манёвренность».

Разработка подобного агрегата была большим вызовом для советского двигателестроения. В частности, конструкторы столкнулись с проблемой высокого расхода топлива и нехваткой более качественной элементной базы — электроника, которая была в доступе на тот момент, утяжеляла силовые установки.

В конструкцию АЛ-31Ф постоянно вносились изменения. Работы над изделием растянулись до середины 1980-х годов, но труд специалистов «Сатурна» не был напрасным. «Изделие 99Н» превзошло семейство АЛ-21Ф по экономичности на 13—15%, по величине тяги на полном форсаже — на 12%. Удельный вес нового двигателя оказался на 25% меньше, чем у предшественника.

Мастер высшего пилотажа

Официально на вооружение истребитель Су-27 поступил 23 августа 1990 года. К тому моменту за пять лет эксплуатации «двадцать седьмой» уже успел установить мировой рекорд по скороподъемности. В 1986 году летчик-испытатель Виктор Пугачев достиг высоты 3000 метров всего за 25,4 секунды.

Буквально через три года Виктор Пугачев снова удивит: на авиасалоне Ле-Бурже в июне 1989 года на Су-27 он продемонстрировал новую фигуру пилотажа – динамическое торможение, которую впоследствии прозвали «Коброй Пугачева». В полете самолет резко задирает нос, некоторое время летит хвостом вперед, а затем быстро возвращается в горизонтальное положение. Это не только крайне эффектно выглядит, но и имеет вполне практическое применение в воздушном бою. Например, «кобра» может спасти от ракет с радиолокационными головками самонаведения, так как подразумевает резкий сброс скорости в бою. Также маневр может использоваться для ухода от преследования противника.

После премьеры в Ле-Бурже самолеты Су-27 не раз становились участниками самых престижных авиасалонов мира – с 1991 года на них свое мастерство в небе показывают летчики группы высшего пилотажа ВВС России «Русские Витязи». Кстати, это единственная авиагруппа в мире, выполняющая групповой высший пилотаж на самолетах класса «тяжелый истребитель».

Некоторые зрелищные фигуры высшего пилотажа были впервые исполнены на Су-27 и названы в честь наших пилотов. Кроме «Кобры Пугачева», одним из таких маневров стала «Чакра Фролова», впервые исполненная летчиком-испытателем Евгением Фроловым на Су-37, являющемся, по сути, усовершенствованным Су-27М.

Выполнение сложнейших фигур высшего пилотажа Су-27 обеспечило внедрение новой системы управления. Считается, что одним из основных отличий машин четвертого поколения от третьего является наличие электродистанционной системы управления (ЭДСУ). Таким образом, Су-27 стал первым российским истребителем, оборудованным ЭДСУ. Замена стальных тросов на электрические сигналы позволила сделать самолет чрезвычайно маневренным и одновременно устойчивым в полете.

Высочайшую маневренность «двадцать седьмого» и его способность наносить внезапный удар оценили и западные специалисты – по кодификации НАТО Су-27 назван именем Flanker («бьющий во фланг»).

Отличия от базовой модели

Благодаря кропотливой работе сотрудников КБ Сухого, в особенности инженеров, технологов монтажно-испытательных и агрегатно-сборочных цехов, конструкторов, был выпущен уникальный по своим характеристикам самолет. Его предназначение, в отличие от одноместного Су-27П, заключалось в следующем:

• завоевание превосходства в воздухе;
• дальнее сопровождение летательных аппаратов стратегической авиации и одиночное патрулирование;
• радиолокационное наведение, управление и обзор;
• обучения пилотов.

На Су-30 можно было выполнять все учебные и боевые задания, с которыми справлялся Су-27УБ. При этом Су-30 имел дополнительные возможности, такие как:

• выполнение боевых действий, которые были связаны с очень большой продолжительностью и дальностью полета;
• более эффективная управляемость группой истребителей.

Расширить способности модернизированной модели удалось за счет установки следующих систем:

• радиосистема дальней навигации;
• системы дозаправки горючим в воздухе;
• расширенное количество оборудования управления групповыми действиями;
• улучшенная система жизнеобеспечения.

Главным заказчиком Су-30 стали войска ПВО, где можно было полностью проверить возможности патрулирования и дальнего перехвата. Однако в начале 90-х годов все больше заказов стало припадать на ракетное оружие по типу «воздух-земля» и «воздух-корабль». Российские конструкторские бюро стали переходить на проектирование авианосителей данного оружия. КБ Сухого тоже принимало в этом участие.

Оборудование

Истребитель оснащается инерциальной навигацией, которая принимает спутниковый сигнал от системы ГЛОНАСС. Благодаря этому достигается высочайшая точность следования по заданному маршруту. Автоматический полет Су-30СМ может осуществлять в разных режимах: заход на посадку, полет на небольшой высоте, атака наземных или надводных целей. Оборудование автоматического управления находится в непрерывной связи с системой навигации. При необходимости истребитель может снабжаться подвесными контейнерами с прицельной аппаратурой (инфракрасной и лазерной).

Говоря о характеристиках Су-30СМ стоит также отметить, что при ее проектировании использовалась концепция «открытой архитектуры борта». Это позволяет наиболее экономным образом включать в состав бортового радиоэлектронного оборудования новые отечественные или зарубежные системы. Именно благодаря этой особенности самолет считается универсальным, и в кратчайшие сроки может быть переквалифицирован из истребителя-перехватчика в ударный истребитель.

«Непрерывная модернизация»

После принятия на вооружение Су-27 неоднократно совершенствовался — главным образом проводилась замена бортового оборудования. Последней на данный момент модификацией является Су-27М3. Обновлённые детища Симонова по-прежнему широко применяются частями ВКС, регулярно перехватывая западные самолёты, которые последние годы всё чаще появляются вблизи рубежей нашей страны.

Кроме того, Су-27 послужил платформой для разработки ряда новых самолётов, завоевавших большую популярность как в российских войсках, так и за рубежом. В 1990-е годы российские специалисты создали семейство истребителей Су-30, которые поставлялись в Индию, Малайзию, Китай, Вьетнам, Венесуэлу, Анголу, Алжир, Казахстан, Белоруссию и Армению.

Сегодня в российских войсках активно эксплуатируется Су-30СМ, боевая нагрузка которого почти в два раза больше, чем у предшественника. В ближайшие годы Минобороны РФ планирует начать закупки ещё более совершенных самолётов этого типа, известных под шифром Су-30СМ2.

Также технологические наработки по проекту Су-27 легли в основу уникального истребителя-бомбардировщика Су-34, получившего из-за горбатой и приплюснутой в основании формы кабины прозвище «Утёнок». Самолёт был принят на вооружение 20 марта 2014 года.

Однако самый современный боевой самолёт РФ, созданный на базе Су-27, — многофункциональный истребитель Су-35С. Лётчики хвалят машину за невероятную манёвренность и управляемость в экстремальных условиях. Эти качества дают самолёту серьёзные преимущества даже в самом сложном воздушном бою.

«В процессе непрерывной модернизации появился радар с активной фазированной антенной решёткой, новые ракеты «воздух — воздух» и «воздух — поверхность», новый бортовой комплекс обороны и комплект бортового оборудования. Вершиной этого прогресса стал Су-35. Поэтому неслучайно большое число наших партнёров проявляет огромный интерес к данной машине», — подытожил Мураховский.

История создания истребителя Су-27

История создания самолета Су-27 берет начало еще в шестидесятых годах прошлого столетия. В тот период целый ряд стран практически единовременно принялся за разработку истребителей четвертого поколения. Создание таких крылатых машин было стратегически важным шагом, т. к. в то время активно разворачивалась «гонка вооружений» между странами-лидерами военного ремесла.

В связи с тем, что США начали в 1966 году программу Fighter Experimental по созданию истребителей нового поколения, вопрос с разработкой аналогичных машин в СССР стал гораздо острее. Окончательные требования к проекту FX оформились в 1969 году. В том же году в СССР ОКБ Сухого выполнило первичные разработки новейшего истребителя, а уже в 1971 году на конкурсной основе получило «добро» на разработку воздушной машины, превосходящей американский аналог.

В 1972 Су-27 (тогда носивший кодовое название Т-10, как проект) прошел конкурс от КБ МиГ, и после было принято решение об одновременном создании легкого и тяжелого истребителей, в том числе на базе наработок ОКБ Сухого.

Тем не менее до момента, когда Су-27 окажется на вооружении России, пройдет еще долгое время: начало эксплуатации этих машин было положено только в 1985 году.

Система управления вооружением

В Су-27 используется система управления вооружением (СУВ), состоящая из следующих подсистем:

• радиолокационный прицельный комплекс;
• оптико-электронная прицельная система;
• система единой индикации;
• система управления оружием;
• запросчик системы государственного опознавания;
• cистема объективного контроля.

Особого внимания заслуживает нашлемная система указания «Щель-ЗУМ», входящая в состав ОЭПС-27. «Щель-ЗУМ» представляет собой устройство на шлеме пилота, которое в зависимости от поворота головы летчика определяет координаты целей, попадающих в поле зрения.

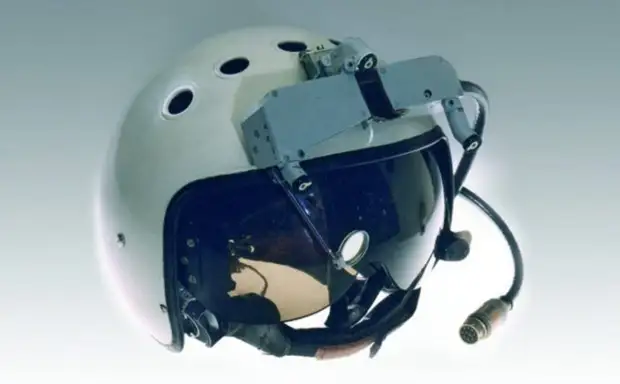

Нашлемная система указания цели «Щель-ЗУМ»

Помимо этого, в СУ-27 есть ИЛС-31, который на стекле фонаря (так называется остекление кабины) показывает в виде букв и цифр информацию о текущем положении боевой машины в воздушном пространстве.

Боевое применение

До прекращения существования СССР было выпущено порядка 680 самолетов образца Су-27 и его модификаций. На данный момент эти самолеты эксплуатируют следующие государства:

• Россия и страны СНГ;
• КНР;
• Ангола;
• Вьетнам;
• Армения;
• Эритрея;
• Индонезия и другие.

Таким образом, истребители Су-27 являются одними из самых распространенных воздушных боевых машин, в частности, среди поколения 4.

В российские войска Су-27 впервые начали поступать в 1984 году. Западным военным об этой модели самолета стало известно после инцидента над Баренцевым морем тремя годами позднее: патрульный самолет, принадлежащий СССР, столкнулся в воздухе с норвежским «коллегой». Однако оба самолета смогли удержаться в воздухе и благополучно вернуться на базы.

Во времена СССР Су-27 находился в составе войск ПВО. Сейчас этот самолет — один из главных на вооружении российских ВВС (около 400 самолетов этой модели сейчас стоят на вооружении России). Некоторые модификации (например, Су-27СМ) относятся уже к поколению 4++, это одни из самых совершенных воздушных машин на сегодняшний день.

Рой беспилотников

Помимо истребительной и другой авиации, на Dubai Airshow 2021 также будут представлены новейшие разработки российских конструкторов в сфере беспилотников. Так, компания «Кронштадт» сообщила, что представит на авиасалоне систему управления роем военных БПЛА.

В компании пояснили, что новая система позволит оператору вместо непосредственного управления беспилотниками выполнять только верхнее целеполагание. Все другие основные операции — контроль за выполнением полёта, управление системами, решение целевой задачи и взаимодействие между бортами внутри группы БПЛА — возьмёт на себя компьютер с элементами искусственного интеллекта.

«Теперь оператор не должен самостоятельно искать цели в видеопотоке, машина подскажет ему информативные элементы, на которые стоит обратить внимание», — пояснил гендиректор АО «Кронштадт» Сергей Богатиков. Вместо того чтобы вручную выстраивать маршрут полёта, отмечая на карте каждую точку, оператор просто наносит зону поиска, а БПЛА сами определят оптимальный порядок выполнения поставленной задачи с учётом сил и средств противника, условий рельефа и метеорологической обстановки, рассказал глава «Кронштадта».

Вместо того чтобы вручную выстраивать маршрут полёта, отмечая на карте каждую точку, оператор просто наносит зону поиска, а БПЛА сами определят оптимальный порядок выполнения поставленной задачи с учётом сил и средств противника, условий рельефа и метеорологической обстановки, рассказал глава «Кронштадта».

Также по теме

«Превосходит Apache по многим показателям»: каким будет российский модернизированный ударный вертолёт Ка-52М «Аллигатор»

В России в ближайшее время начнутся госиспытания модернизированного ударного вертолёта Ка-52М «Аллигатор». Об этом рассказал…

«При этом они ещё и «договариваются» между собой о разделении «обязанностей» и приоритетов при решении поставленной задачи. Это новый этап в развитии управления беспилотниками, что сделает их более самостоятельными», — заявил Богатиков.

Кроме того, на выставке будет продемонстрирован БПЛА большой продолжительности полёта «Орион-Э», оснащённый спутниковой системой связи, которая позволяет значительно увеличить его радиус действия и получать данные с беспилотника практически в любой точке мира.

Сергей Богатиков рассказал, что эту систему связи «Кронштадт» предложит и другим производителям БПЛА.

«Разработанную для «Ориона-Э» систему спутниковой связи можно будет устанавливать не только на беспилотные летательные аппараты разработки компании «Кронштадт», но и предлагать другим производителям беспилотных летательных аппаратов тяжёлого класса как комплектующую», — цитирует ТАСС главу «Кронштадта».

По словам Юрия Кнутова, последние локальные конфликты доказали, что беспилотники становятся одним из доминирующих средств подавления противника.

В свою очередь, военный эксперт Алексей Леонков в разговоре с RT спрогнозировал, что российскую технику на Dubai Airshow 2021 будет ожидать повышенный интерес со стороны потенциальных зарубежных заказчиков.

«Конечно, военная продукция вызывает интерес, наши самолёты Су-35, Миг-35, Су-57. Многие спрашивают, когда появится экспортный вариант Су-57, но всему своё время. Думаю, по результатам предметных встреч на этой выставке нас ожидают контракты на поставку гражданской и военной авиационной техники, а также средств ПВО», — полагает аналитик.

• Российский беспилотный летательный аппарат (БПЛА) «Орион» компании «Кронштадт» на Международном авиационно-космическом салоне МАКС-2021
• РИА Новости

По его оценке, преимущество российской военной авиационной техники заключается в доступности при схожих или даже превосходящих западные аналоги боевых характеристиках.

АЛ-31Ф: лучший двигатель для лучшего самолета

Наличие ЭДСУ, новый радар, оптико-электронная система прицеливания, передовое вооружение позволили Су-27 стать лучшим в свое время. Но завоевание превосходства в воздухе было бы невозможно без мощного двигателя АЛ-31Ф.

Этот двигатель разработки Архипа Люльки и сегодня признан одним из лучших в мире для самолетов фронтовой авиации. Он устанавливается не только на Су-27, но и на его модификации, палубные истребители Су-33, многоцелевые истребители Су-35, Су-30МК, фронтовые бомбардировщики Су-34. Уникальный АЛ-31Ф обладает немалыми резервами для развития, считают конструкторы.

«ОДК-Сатурн» продолжил работы по созданию глубоко модернизированной версии АЛ-31Ф. На истребителе пятого поколения Су-57 были установлены двигатели первого этапа – АЛ-41Ф1 (изделие 117). Этот авиационный турбореактивный двухконтурный двигатель позволяет развивать сверхзвуковую скорость без использования форсажа.

Радиоэлектронная борьба и подавление средств ПВО

Для возможности противодействия вражеской РЛС в случае своего обнаружения самолет имеет оборудование для радиоэлектронной борьбы. Данный комплекс позволяет примерно в тридцать раз снизить вероятность поражения истребителя посредством систем с РЛ-наведением. С точки зрения РЭБ (радиоэлектронной борьбы), истребитель оснащен на уровне со специализированными машинами. По оценке западных экспертов, мощность его системы РЭБ аналогична по уровню системам самолетов EA-18G и EF-111A.

Для огневого поражения радиолокационных систем ПВО противника машина вооружается ракетами Х-15П, Х-58 и Х-31П с дальностью 120-160 км, а также ракетами Х-31ПД с дальностью 180-250 км. Отличным доказательством практической эффективности РЭБ Су-34 является тот факт, что во время одного из конфликтов в Грузии он использовался как истребитель радиоэлектронной борьбы.

Примечания

1. Здесь и далее приведены данные для ударного Су-28К (также обозначался Су-27КШ) «Гроза» по состоянию проекта на 1975 год; истребители Су-27К (иначе – Су-27КИ) и Су-29К «Молния», при общей унификации их конструкции с Су-27КШ, имели существенные отличия в деталях, в т.ч., в составе экипажа (Су-27КИ, например, проектировался одноместным) и вооружения.
2. Двухместными были версии Су-28К (Су-27КШ) «Гроза» и Су-28КРЦ (Су-27КРЦ) «Вымпел»; истребители Су-27К/27КИ и Су-29К «Молния» проектировались одноместными.
3. УР класса «воздух-земля» и противокорабельные мог применять только штурмовик Су-28К (Су-27КШ) «Гроза»; истребители Су-27К/27КИ и Су-29К «Молния» рассчитывались только на ракеты воздушного боя.
4. В конце 1970-х годов проект ПФИ Т-10 был существенно переработан (получив индекс Т-10С), а в 1984 году принят на вооружение ВВС и войск ПВО СССР под обозначением Су-27. Фактически Т-10С – уже другой самолёт, мало похожий на ранний Т-10 даже внешне.
5. Здесь «ВПК» означает «военно-промышленная комиссия» (полностью – Комиссия Президиума Совета Министров СССР по военно-промышленным вопросам).
6. После смерти Генерального конструктора П. О. Сухого в 1975 году этому опытно-конструкторскому бюро было присвоено его имя.
7. Впоследствии обозначение «Су-28» было присвоено учебно-тренировочному самолёту на базе штурмовика Су-25.
8. Впоследствии обозначение «Су-29» было присвоено двухместному учебно-пилотажному самолёту на базе одноместного спортивного Су-26.
9. Когда на вооружении состоят самолёты единого семейства вместо множества типов – это упрощает как комплектование авиагрупп и снабжение их запчастями, так и подготовку лётчиков. То есть при прочих равных условиях затраты на содержание авиапарка получаются меньшими.
10. Шифр «Молния» к этому проекту перешёл от истребителя МиГ-23А, который машина КБ Сухого должна была заменить.
11. Главный конструктор Михаил Симонов говорил, что на Т-10С от Т-10 остались прежними только катапультное кресло лётчика и колёса шасси.
12. Сначала экземпляр Т-10-3, позже к нему добавились Т-10-15 и Т-10-20.
13. Тормозные щитки перед нишами шасси были сделаны по образцу тяжёлого перехватчика МиГ-31, и в этом виде они появились на опытном самолёте Т-10 (в том числе и на Т-10-3, проходившем испытания по взлётам с трамплина и посадкам с тормозным гаком). В дальнейшем, при перепроектировании самолёта в 1979 году, тормозной щиток вновь вернули на верхнюю поверхность фюзеляжа – именно там он и находится на серийных самолётах Су-27 и Су-33.
14. При перепроектировании самолёта в 1979-1980 годах форму крыла, в числе прочего, изменили – на серийном Су-27 и всех машинах на его базе (в том числе палубном Су-33) оно получило прямые кромки и концевые балки вместо скруглённых законцовок.
15. Подобно тяжёлому перехватчику МиГ-31; в дальнейшем такие основные опоры получил недавно принятый на вооружение ВВС России фронтовой бомбардировщик Су-34.
16. «Кайру» тогда разрабатывали для вооружения новейших ударных самолётов – истребителя-бомбардировщика МиГ-27К и фронтового бомбардировщика Су-24.

Характеристики:

Основные характеристики:

Размеры:
– длина	21.935 м
– высота	5.9 м
– ширина	14.7 м
– площадь крыла	62.04 м2
Масса:
– пустого	16300 кг
– нормальная взлетная	23000 кг
– максимальная взлетная	28000 кг
– боевой нагрузки	4000 кг
– топлива (максимальная)	5270 (9400) кг
Аварийный остаток топлива
Силовая установка	2 х АЛ-31Ф (12800 кгс ЧР, 12500 кгс форсаж, 7770 кгс максимал)
Практический потолок (без вооружения)	18500 (24000) м
Практическая дальность на высоте/у земли	3900/1400 км
Экипаж	1 летчик

Характеристики движения:

Тип скорости	Скорость	Расход топлива
Максимальная у земли (на большой высоте)	1400 (2500) км/ч	Форсаж: 1.92 кг/кгс*ч, максимал: 0.75 кг/кгс*ч, минимум: 0.67 кг/кгс*ч
Крейсерская

Маневренность: скороподъемность 300 м/с, максимальная скорость разворота 23 град/с

Вооружение:

Вид	Наименование	Боекомплект
Встроенное	ГШ-301 30 мм	150 выстр.
УР «Воздух-Воздух»	Р-27(Э) СД	Подвеска (до 6 с РЛГСН, до 2 с ТГСН)
Р-77 СД	Подвеска
Р-73(Э) МД	Подвеска (до 6)
Р-60М МД	Подвеска
НАР	С-8	Подвеска (до 6 Б8М-1)
С-13	Подвеска (до 6 Б-13Л)
С-24Б	Подвеска (до 6)
С-25	Подвеска (до 6)
Бомбовое	ФАБ(ОФАБ)-100	Подвеска
ФАБ(ОФАБ)-250	Подвеска
ФАБ(ОФАБ)-500	Подвеска
РБК-250	Подвеска
РБК-500	Подвеска
ЗБ-500	Подвеска
ЗАБ-100	Подвеска
КМГУ	Подвеска
Пушечное подвесное	СППУ-30	Подвеска
БРЭО	РЛПК-27 (РЛС Н001)
ОЭПС-27 (ОЛС ОЛС-27)
Аппаратура автоматизированного наведения «Спектр»
РЭБ	Станция активных помех «Сорбция-С» (подвеска)
Станция активных помех «Смальта-СК» (подвеска)
АПП-50 (96 ППИ-50 или ППР-50)

Варианты подвески вооружения:

Вариант	«Воздух-Воздух»	«Воздух-земля»
Левый внешний		Р-60(Р-73)	Р-60(Р-73)
Левый средний		Р-60(Р-73)	Р-60(Р-73)
Левый внутренний	Р-27(Э)Р / 77	Р-27(Э)Р / 77	Р-60(Р-73)
Левый под двигателем	Р-27(Э)Р / 77	Р-27(Э)Р / 77
Центральный передний	Р-27(Э)Р / 77	Р-27(Э)Р / 77
Центральный задний	Р-27(Э)Р / 77	Р-27(Э)Р / 77
Правый под двигателем	Р-27(Э)Р / 77	Р-27(Э)Р / 77
Правый внутренний	Р-27(Э)Р / 77	Р-27(Э)Р / 77	Р-60(Р-73)
Правый средний		Р-60(Р-73)	Р-60(Р-73)
Правый внешний		Р-60(Р-73)	Р-60(Р-73)
Вариант	«Воздух-Земля»
Левый внешний
Левый средний
Левый внутренний	4 (О)ФАБ-500	2 (О)ФАБ-500	6 (О)ФАБ-250	3 (О)ФАБ-250
Левый под двигателем		(О)ФАБ-500	6 (О)ФАБ-250	3 (О)ФАБ-250
Центральный передний	4 (О)ФАБ-500	4 (О)ФАБ-500	6 (О)ФАБ-250	3 (О)ФАБ-250
Центральный задний	4 (О)ФАБ-500		6 (О)ФАБ-250	3 (О)ФАБ-250
Правый под двигателем		(О)ФАБ-500	6 (О)ФАБ-250	3 (О)ФАБ-250
Правый внутренний	4 (О)ФАБ-500	2 (О)ФАБ-500	6 (О)ФАБ-250	3 (О)ФАБ-250
Правый средний
Правый внешний
Вариант	«Воздух-Земля»
Левый внешний
Левый средний
Левый внутренний	КМГУ(ЗБ)	2 блока НАР	2 С-24(С-25)	РБК-250..500
Левый под двигателем	КМГУ(ЗБ)	Блок НАР	С-24(С-25)	РБК-250..500
Центральный передний	КМГУ(ЗБ)			РБК-250..500
Центральный задний
Правый под двигателем	КМГУ(ЗБ)	Блок НАР	С-24(С-25)	РБК-250..500
Правый внутренний	КМГУ(ЗБ)	2 блока НАР	2 С-24(С-25)	РБК-250..500
Правый средний
Правый внешний

Аббревиатуры

Аварии самолётов Су-27[править]

Авария Су-30МК в Ле-Буржеправить

12 июня 1999 года, в день открытия 43-го авиационно-космического салона в Ле-Бурже в зоне показательных полётов произошла авария.

Во время показательных полётов многоцелевой истребитель Су-30МК с управляемым вектором тяги, пилотируемый Вячеславом Юрьевичем Аверьяновым (летчик-испытатель КБ Сухого) и Владимиром Георгиевичем Шендриком (штурман), задел хвостовой частью землю.

Причиной аварии был человеческий фактор: пилоты выполняли манёвры на слишком малой высоте.

Важно проследить поведение самолёта в момент касания хвостом взлётной полосы и после. После касания хвостовой частью асфальта машина не рассыпалась, не взорвалась, не «клюнула» носом вниз, а продолжала подниматься, несмотря на то, что в одном из двигателей начался пожар — разорвались трубопроводы, по которым в систему отклонения вектора тяги двигателей подавалось топливо

Используя второй двигатель, который также начинал гореть, самолёт продолжал медленно набирать высоту до 50-60 м. Только после этого лётчики, убедившись что при падении самолёта никто на земле не пострадает, катапультировались

После касания хвостовой частью асфальта машина не рассыпалась, не взорвалась, не «клюнула» носом вниз, а продолжала подниматься, несмотря на то, что в одном из двигателей начался пожар — разорвались трубопроводы, по которым в систему отклонения вектора тяги двигателей подавалось топливо. Используя второй двигатель, который также начинал гореть, самолёт продолжал медленно набирать высоту до 50-60 м. Только после этого лётчики, убедившись что при падении самолёта никто на земле не пострадает, катапультировались.

По словам пилотов, самолёт до последнего момента слушался руля и вёл себя безукоризненно.

Трагедия на авиашоу во Львовеправить

27 июля года во время показательных выступлений на аэродроме Скнылов (Львов) самолёт Су-27 упал на толпу зрителей. Оба пилота, Владимир Топонарь и Юрий Егоров, катапультировались. По официальным данным погибло 77 человек (иногда называется другое число: 86 погибших). Государственной комиссией по расследованию установлено, что причиной трагедии стали ошибка экипажа самолёта в технике пилотирования при выполнении незапланированного элемента высшего пилотажа (выполнение нисходящего маневра при большом весе имевшегося на борту топлива), а также неудовлетворительное управление действиями экипажа руководителями полетов, допустивших маневрирование вне отведенной зоны.

Падение Су-27 в Литвеправить

15 сентября года группа самолетов Шестой армии ВВС и ПВО завершала перелёт из Санкт-Петербурга на один из аэродромов Калининградской области. Во время полёта от пилота майора Валерия Троянова поступило сообщение о потере ориентировки. В 16:04 по московскому времени летчик благополучно катапультировался, так как к этому моменту горючее в неуправляемой машине закончилось. Самолёт упал на территории Литвы, в 55 километрах от Каунаса. В результате падения жертв и разрушений не было.

Предположительно, причиной стал отказ навигационного оборудования, однако главком ВС Литвы генерал-майор Валдас Туткус заявил, что выводы литовской комиссии в полном объеме не станут достоянием общественности, так как «содержат около двадцати недостатков системы ПВО Литвы», вследствие чего на них лежит гриф «секретно».

Падение Су-27 на территории Литвы вызвало бурный политический скандал. Поначалу литовская сторона отказалась выдавать пилота и бортовые самописцы России. Также сообщалось, что в руки литовских специалистов попала бортовая система опознавания «свой — чужой» (коды, хранящиеся в этой системе, являются государственной тайной), на что министр обороны России Иванов ответил, что «Разговоры о том, что эта система могла попасть в руки других — это спекуляции и колебания воздуха» (), так как система самоуничтожения троекратно дублируется и срабатывает в момент столкновения самолёта с землёй.
