Ракета-носитель «зенит»

Маск защитил Россию в ответ на ее «пассивную агрессию»

3 марта к Международной космической станции впервые успешно пристыковался корабль Crew Dragon, разработанный компанией SpaceX для доставки астронавтов на МКС. 8 марта космический грузовик вернулся на Землю.

Сейчас экипажи на станцию доставляют исключительно российские ракеты Союз и успех корабля Илона Маска грозит обернуться многомилионными потерями для космической отрасли России. Подробно в материале Замена ракет Союз: успех корабля Илона Маска.

Накануне запуска Россия засомневалась в новой системе автоматической пристыковки Crew Dragon и несколько дней обдумывала доводы NASA. От России согласие было получено за три дня до старта.

Несколько недель назад глава Роскосмоса Дмитрий Рогозин заявил, что SpaceX вряд ли сможет делать ракетные двигатели лучше, чем Россия, поскольку «Маск не специалист в этом деле».

«Он просто не понимает, о чем здесь речь», — сказал Рогозон.

На это Маск ответил в своем микроблоге в Twitter: «Я работаю главным инженером/конструктором в SpaceX с первого дня».

Американские СМИ были также возмущены тем фактом, что Роскосмос сообщил, только о новых российских противогазах, которые впервые были надеты в момент пристыковки Crew Dragon к МКС, но о самом корабле или участии SpaceX ни слова.

Позже российские СМИ писали о «высоких концентрациях» изопропилового спирта на борту после прибытия Crew Dragon. На самом деле концентрации были довольно низкими и вскоре сошли на нет.

Пресса США пишет об обиде России, которая останется позади, и припоминает слова Рогозина, советовавшего NASA отправляться в космос при помощи батутов.

На гневные публикации американских изданий Маск ответил, что в России «замечательное ракетостроение и лучший двигатель, который сейчас летает».

В ответ глава SpaceX написал: «Украина действительно сыграла основную роль».

Модификации, пуски и новые заказы

Различные модификации Зенита производились в условиях российско-украинского технологического взаимодействия на производственном объединении Южный машиностроительный завод им. А. М. Макарова (Южмаш) в Днепре.

Путин и Кучма на Южмаше / EPA

С 2015 производство ракет Зенит приостановлено.

Зенит-2SLБ — двухступенчатая модификация. Окончательная конфигурация ракеты в запусках не использовалась.

Зенит-3SL — трехступенчатая модификация. Используется в программе Морской старт.

Зенит-3SLБ — модификация ракеты Зенит-3SL, доработанная под применение на Байконуре и использующая только российско-украинские комплектующие. Первый пуск состоялся 28 апреля 2008 года.

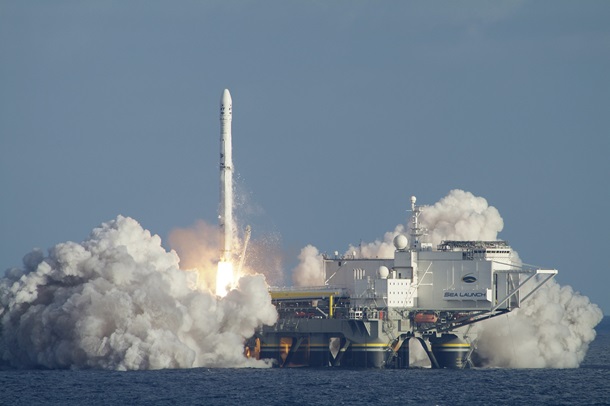

Запуск Зенита с Морского старта

Зенит-3SLБФ — модификация ракеты Зенит-2SLБ/Зенит-3SLБ. Предназначена для запусков с космодрома Байконур. Первый пуск состоялся 20 января 2011 года.

По состоянию на 11 декабря 2015 года осуществлено 83 запусков, из которых:

— 70 успешных

— 4 частично успешных

— 9 неудачных.

За годы независимости Украины осуществлено 20 пусков.

2 июня 2017 года стало известно, что Южный машиностроительный завод заключил контракт с российской компанией S7 Sea Launch на производство и поставку 12 ракет-носителей Зенит.

«Контракт предусматривает изготовление 12 ракет-носителей для использования в программах Морской старт и Наземный старт», — говорилось в сообщении Южмаша.

Также Южмаш сообщил, что сейчас в производстве находится две ракеты Зенит-3SLБ и Зенит-3SL.
«Подписанием этого контракта сделан большой шаг в преодолении глубокого кризиса, в котором пребывал Южмаш начиная с 2013 года», — отмечается в сообщении.

В Южмаш уточнили, что портфель заказов предприятия на ближайшие годы превышает 350 миллионов долларов, среди основных заказчиков — компании из США, Италии, Индии и Южной Кореи.

Кроме того, в конце прошлого года СМИ узнали, что российская ракетно-космическая корпорация Энергия ведет переговоры с украинским конструкторским бюро Южное о запуске спутника Angosat-1 для Анголы.

Российская сторона хочет запустить ангольский аппарат с помощью украинской ракеты-носителя Зенит в рамках программы Морской старт.

Angosat-1 на орбиту должен был вывести новейший российский носитель Ангара. Но он еще не готов, поэтому корпорация вернулась к изначально рассматривавшемуся варианту — Зенит.

По данным СМИ, единственный доступный для запуска Зенит хранится на космодроме Байконур. Однако срок операционной гарантии истек, поэтому необходим ремонт при участии украинских специалистов.

В 2018 году российская компания S7 Space стала владельцем проекта Морской старт, в рамках которого в космос запускались украинские ракеты Зенит.

В S7 говорили, что заменят украинские ракеты, однако новая российская ракета-носитель Союз-5 находится еще в разработке, ее испытания намечены на 2024 год. Компания планирует пока летать на Зенитах.

Характеристики ракеты «Зенит»

Для удобства восприятия материал мы решили представить в виде таблицы.

Примечания

1. В зависимости от используемой конфигурации ракеты-носителя.
2. ↑  (недоступная ссылка). «Известия» (6 мая 2008). Дата обращения: 19 октября 2018.
3. ↑
4. ↑
5. ↑ . Rocket Propulsion Analysis (RPA). Дата обращения: 27 ноября 2010.
6. Незабываемые космические программы / Под ред. А. Н. Кирилина. − Самара, 2013. — С. 111. ISBN 978-5-93424-684-7.
7. Александр Чеков. . Известия (21 марта 2019). Дата обращения: 21 марта 2019.
8. ↑
9. ↑ . Space1.ru. Дата обращения: 27 ноября 2010.
10. Агарков А. В.  (недоступная ссылка). ГНПЦ «Природа». Дата обращения: 28 ноября 2010.
11.  (англ.). Gunter’s Space Page. Дата обращения: 11 апреля 2011.
12. . УНИАН. Дата обращения: 12 апреля 2011.
13. ↑  (англ.). Gunter’s Space Page. Дата обращения: 11 апреля 2011.
14. ↑

«Зенит-3SLБ» (наземный старт)

     Ракета космического назначения разработана в рамках программы для запусков космических аппаратов с космодрома Байконур на низкие, средние и высокие круговые и эллиптические околоземные орбиты (в том числе переходную к геостационарной и геостационарную), а также на отлетные траектории.

     Технические характеристики:          Максимальная стартовая масса, т   473    Масса полезного груза, выводимого на геопереходную орбиту, т  определяется перед пуском    Масса горючего и окислителя, т  425    Тяга двигателей при старте, тс  740    Максимальная перегрузка при выведении, единиц  4,0    Компоненты топлива  керосин/жидкий кислород    Полная длина, м  58,7    Диаметр корпуса 1 и 2 ступеней, м  3,9    Диаметр разгонного блока, м  3,7    Диаметр головного обтекателя, м  4,10    Количество ступеней  3

Знаете ли Вы, в чем фокус эксперимента Майкельсона?

Эксперимент А. Майкельсона, Майкельсона — Морли — действительно является цирковым фокусом, загипнотизировавшим физиков на 120 лет.

Дело в том, что в его постановке и выводах произведена подмена, аналогичная подмене в школьной шуточной задачке на сообразительность, в которой спрашивается: — Cколько яблок на березе, если на одной ветке их 5, на другой ветке — 10 и так далееПри этом внимание учеников намеренно отвлекается от того основополагающего факта, что на березе яблоки не растут, в принципе. В эксперименте Майкельсона ставится вопрос о движении эфира относительно покоящегося в лабораторной системе интерферометра

Однако, если мы ищем эфир, как базовую материю, из которой состоит всё вещество интерферометра, лаборатории, да и Земли в целом, то, естественно, эфир тоже будет неподвижен, так как земное вещество есть всего навсего определенным образом структурированный эфир, и никак не может двигаться относительно самого себя

В эксперименте Майкельсона ставится вопрос о движении эфира относительно покоящегося в лабораторной системе интерферометра. Однако, если мы ищем эфир, как базовую материю, из которой состоит всё вещество интерферометра, лаборатории, да и Земли в целом, то, естественно, эфир тоже будет неподвижен, так как земное вещество есть всего навсего определенным образом структурированный эфир, и никак не может двигаться относительно самого себя.

Удивительно, что этот цирковой трюк овладел на 120 лет умами физиков на полном серьезе, хотя его прототипы есть в сказках-небылицах всех народов всех времен, включая барона Мюнхаузена, вытащившего себя за волосы из болота, и призванных показать детям возможные жульничества и тем защитить их во взрослой жизни. Подробнее читайте в FAQ по эфирной физике.

Первая ступень ракеты-носителя «Энергия»

РН «Зенит»

Ракета-носитель 11К77 («Зенит»)
разработана Конструкторским бюро «Южное»
имени академика М.К.Янгеля (г.Днепропетровск) в
1976-1985гг.
Разработка

ракеты была санкционирована
Постановлением ЦК КПСС и Совета Министров СССР
от 16 марта 1976г. и являлась составной частью
программы «Энергия-Буран».

Блок
первой ступени РН 11К77 (11С771 или блок А) с
некоторыми доработками предполагалось
использовать в качестве бокового блока
универсальной ракетно-космической транспортной
системы многоразового использования
(предполагались комбинации от 2 до 8 блоков А). В
дальнейшем ракетой-носителем «Зенит»
планировалось заменить РН  «Союз»,
планировалось со временем проводить с ее помощью
запуски пилотируемых кораблей. Для этого на
стартовом комплексе «Зенита» на космодроме
Байконур (площадка N45) были построены даже
специальные фермы обслуживания для посадки
космонавтов в корабль. Но задержка с разработкой
корабля под «Зенит» с одной стороны, высокий
уровень перегрузок при старте (до 4.5-4.7g) и
нежелательные для организма человека спектры
колебаний с другой пока не позволили осуществить
эти планы. Однако работы над такими кораблями
ведутся. Есть проработки изменения спектров
колебаний РН и снижения уровня перегрузок за
счет дросселирования двигателей. В качестве
потенциального преимущества «Зенита»
рассматривается возможность запуска кораблей
типа «Союз ТМ» на орбиту с наклонением 51.6º с российского космодрома Плесецк, где
завершается (по состоянию на конец 1998 г.) строительство первой стартовой
установки РН «Зенит» на площадке N35.

Эскизный проект ракеты-носителя 11К77 был завершен в феврале 1977г. 11К77
представляет собой двухступенчатую ракету с поперечным делением ступеней. Первая
ступень

оснащена
четырехкамерным жидкостным ракетным
двигателем 11Д520 (РД-170) тягой 806 тонн (в вакууме),
разработанным НПО «Энергомаш». Ракетный
блок второй ступени 11С772 оборудован двигательной
установкой, состоящей из однокамерного
маршевого ЖРД 11Д123 (РД-120) тягой 85 тонн,
разработанного НПО «Энергомаш» и
четырехкамерного рулевого ЖРД 11Д513 тягой 8 тонн,
разработанного КБ «Южное». Все двигатели
работают на жидком кислороде и керосине РГ-1.

Летно-конструкторские испытания
ракеты-носителя 11К77 проходили с апреля 1985г. по
декабрь 1987., после чего ракета была принята в
эксплуатацию.

Запуски РН «Зенит» осуществляются со
стартового комплекса на площадке 45 5 ГИК.
Стартовый комплекс включал две пусковые
установки, из которых в настоящее время
функционирует только одна — левая (правая ПУ была
разрушена при аварии носителя на начальном
участке полета 4 октября 1990г.).

Модернизированный вариант РН «Зенит»,
дооснащенный блоком третьей ступени 11С851 (так называемый
«Зенит-3»)   выбран в качестве основного
носителя в международном коммерческом проекте
морского космодрома «Sea Launch».
Головным изготовителем «Зенита»
является Производственное объединение «Южный
машиностроительный завод» (ПО ЮМЗ,
г.Днепропетровск).

Более подробно о конструкции, разработке и
испытаниях РН «Зенит» и первой ступени РН
«Энергия» рассказывает
в своих мемуарах Главный конструктор Борис
Иванович Губанов

Ссылки [ править ]

1. ^ Харви, Брайан (2007). Возрождение российской космической программы . Чичестер, Великобритания: Praxis. С. 167–175.
2. (на русском). Известия. 2008-05-06. Архивировано из 10 мая 2008 года . Проверено 9 мая 2008 .
3. ^ . Космические международные службы. 1 октября 2014. Архивировано из на 25 июня 2016 года . Проверено 8 февраля 2015 года .
4. Бергин, Крис (1 февраля 2013 г.). . NASASpaceflight.com . Проверено 1 февраля 2013 года .
5. Мессье, Дуг (6 февраля 2015 г.). . Параболическая дуга . Проверено 8 февраля 2015 года .
6. . SatNews . 3 февраля 2015 . Проверено 10 февраля 2015 года .
7. . SpaceNews.com . 7 июня 2016.
8. Зак, Анатолий. . Российская космическая сеть . Проверено 28 декабря 2017 года .
9. . Южное. 2008-01-21. Архивировано из на 2013-11-11.
10. Барт Хендрикс; Берт Вис (2007). . Springer Science & Business Media. ISBN 978-0-387-73984-7.
11. . Космический полет сейчас.
12. . Морской старт. Архивировано из на 2007-09-27.
13. Судаков, Дмитрий (26 июля 2017 г.). . Правда Репорт .
14. . Астрокосмический центр Физического института им. П.Н. Лебедева.
15. . Космический полет сейчас.

«Камбала» превращается в «бревно»

К 1977 году в КБ «Южное» созрел проект «моноблочного» и мощного носителя с диаметром 3,9 метра, предельной величины для транспортировки по железной дороге (отсюда и прозвище — «бревно»). Четырехкамерный двигатель, спроектированный на том же производственном объединении «Энергомаш», давал ракете тягу в 740 тс на земле, что превосходило все существующие аппараты на то время. Рулевой двигатель способен работать длительное время после отключения двигателя маршевого. Беспрецедентный ракетный двигатель прошел испытания в 1980 году, а в 1985 году прошли первые два нештатных взлета ракеты-носителя «Зенит» с полезной нагрузкой с космодрома Байконур. Из тринадцати запусков три прошли нештатно, и при приеме в эксплуатацию в 1989 году ракета «Зенит» поступила на вооружение с замечаниями. Но шпионская «Целина-2» к тому времени уже улетела в космос на тяжелых космических носителях «Протон».

Тридцать пятый пуск – пока последний

Новые владельцы водной платформы «Одиссей» пока не готовы отказаться от лучшего носителя среднего класса — ракет украинской сборки «Зенит-3SL» . Но платформа уже была свидетелем неоднократных аварий при запуске «Зенитов». Первая нештатная ситуация произошла во время третьего запуска в 2000 году. В период запуска ракеты-носителя «Зенит-3SL» (спутник ICO F-1) клапан пневмосистемы второй ступени не закрылся, что привело к остановке рулевого двигателя и отклонению в траектории полета. Через два часа спутник был потерян, а «Зенит» потерпел аварию. Двигатель маршевый ДМ-SL отказал при запуске в 2004 году носителя со спутником Telstar-18. Самая крупная авария случилась в 2007 году. Тогда носитель должен был вывести на геостационарную орбиту нидерландский спутник NSS-8. Носитель упал на платформу в результате отказа и воспламенения двигателя РД-171М ракеты-носителя (первая ступень). В январе 2013 года тридцать пятый запуск закончился крушением по причинам, аналогичным предыдущей аварии — поломке в двигателе. Нештатная ситуация была купирована, траектория полета изменена, ракета утонула в океане, американский спутник Intelsat-27 был потерян. Платформа «Одиссей» не пострадала. Среди причин аварии называется также и шторм в Тихом океане.
