«обеспечить поражение «томагавков»: на что способен новейший корабельный комплекс пво «полимент-редут»

Исходя из бюджета

Говоря об ударных возможностях кораблей ближней зоны, нужно отметить – для корвета ПКР «Уран» вполне достаточно, однако у нас нет легкой пусковой установки для крайне необходимых противолодочных ракет (ПЛР) «Ответ». Их применение возможно сегодня только из вертикальных пусковых установок УКСК (универсальный корабельный стрельбовый комплекс) для ракет «Калибр». Данное решение уже реализовано в модификации проекта 20380 – проекте 20385. Соответственно для дальнейшей серийной постройки должны рассматриваться только корветы проекта 20385.

Тезис о ненужности ПЛР из-за наличия вертолета ПЛО на корвете не выдерживает никакой критики. Наш Ка-27М – образец устаревшего на четверть века, крайне малоэффективного противолодочного вертолета. Дошло до того, что в процессе очередной модернизации вертолет ПЛО потерял противолодочную поисково-прицельную систему, которой на новом Ка-27М попросту нет. В этой ситуации только ПЛР «Ответ» дает возможность нашим корветам быть по отношению к подлодкам противника охотниками, а не дичью.

Подведем короткие итоги.

Массовое строительство корветов с крайне дорогим и до сих пор не обеспечивающим применение оружия ПВО ИБМК «Заслон» приведет к расходу огромных бюджетных средств на малоэффективные системы, не соответствующие требованиям ПВО корветов, но по финансовым соображениям исключающие их массовую постройку.

Необходима модернизация проекта 22380(5) в части установки серийной РЛС «Позитив-М» и средств радиокоррекции ЗУР. С учетом необходимости наличия противолодочных ракет «Ответ» и крайней целесообразности обеспечения возможности применения «Калибров» для серий новых корветов необходим проект 20385 с УКСК (с доработкой его под «Позитив-М» и радиокоррекцию ЗУР).

Закладка новых корветов проекта 20380(5) не решает проблемы ближней зоны, нужна массовая серия малого корвета охраны водного района. И что-то нужно делать с нашей морской авиацией. В первую очередь необходима полноценная и современная модернизация вертолета Ка-27М, а не то, что получили сегодня. Впрочем, это тема для отдельного разговора.

Максим Климов

Газета «Военно-промышленный курьер», опубликовано в выпуске № 35 (848) за 15 сентября 2020 года

Особенности

Помимо ЗРК «Витязь» в состав обороны воздушно-космического направления войдут комплексы С-400, С-500, С-300Е и устройство столь небольшого радиуса действия как «Панцирь».

На этапе конструирования ЗРК «Витязь» решили использовать наработки по экспортной модификации КМ-SAM, который тоже разрабатывался в бюро «Алмаз-Антей» и был ориентирован на рынок Южной Кореи. Однако активный этап разработок начался лишь тогда, когда компании удалось выиграть международный тендер у французских и американских конкурентов. Также они вели разработки в плане средств ПВО для Сеула.

Финансирование процесса осуществлялось заказчиком, что позволяло продолжить работу над проектом в оптимальном режиме. В этот период большинство комбинатов оборонного комплекса выживало на отечественном рынке только за счет заказов на экспорт. Сотрудничество с корейцами позволило не просто продолжить процесс создания нового комплекса, но и получить бесценный опыт в плане дальнейшего освоения современных технологий. Это во многом связано с тем, что Южная Корея предоставляла доступ российских конструкторов к заграничной базе компонентов и даже активно помогала их осваивать. Это во многом помогло разработать подобную конструкцию с многоцелевом профилем.

Мишени ближней зоны

Остро стоит вопрос финансовых ограничений, тем более что корвет должен быть многоцелевым, а значит, иметь эффективную ПВО и быть способным решать ударные задачи.

Начать стоит с ПВО, тем более что она сегодня стала ключевым проблемным вопросом этого типа кораблей.

Построенные корветы проекта 20380 (тип «Стерегущий») имеют ряд серьезных проблем с ПВО, вследствие чего их потопление не представляет сложностей для группы ударных самолетов (и даже одиночного самолета) или ракетного катера противника. ЗРК «Редут», который длительное время доводился и, по информации СМИ, наконец-то заработал, имеет крайне дорогие ЗУР 9М96 и 9М100 с активной радиолокационной ГСН. Проблема в том, что на корветах нет радиокоррекции ЗУР, а значит, активно маневрирующую цель «Редут» поразить неспособен. Более того, даже стандартный залп ПКР «Гарпун» ЗРК «Редут» пропускает с высокой вероятностью, поскольку целераспределение ЗУР по ПКР залпа происходит случайным образом, и в этой ситуации пропуск цели в борт своего корабля практически неизбежен.

“ При этом решение данного комплекса проблем вполне существует – работающая в трехсантиметровом диапазоне РЛС «Позитив-М» обеспечивает целеуказание ЗУР с необходимой точностью, уверенно работает по низколетящим целям ”

Надежность ближней ПВО корабля может быть обеспечена только при эффективном и всепогодном контроле верхней полусферы и выявлении всех воздушных целей с высокой вероятностью их поражения. При этом частотный диапазон основного средства обнаружения у корветов – РЛС «Фурке» (диапазон – 10 см) неоптимален для работы по малозаметным низколетящим целям, точность выдачи целеуказания для применения ЗУР у «Фурке» оставляет желать лучшего. По этой причине спасением для «Редута» на корвете оказалась очень хорошая артиллерийская РЛС «Пума» (3 см), но с ограничениями по сектору стрельбы и увеличением работного времени. Пушка А-190 с «Пумой» очень хороша, но «Пума» по факту занята «Редутом», а кормовые артустановки АК-630М вследствие крайне большого разноса с радиолокационными и оптическими средствами управления имеют большие ошибки наведения и низкую эффективность по целям.

При этом решение данного комплекса проблем вполне существует – работающая в трехсантиметровом диапазоне РЛС «Позитив-М» обеспечивает целеуказание ЗУР с необходимой точностью, уверенно работает по низколетящим целям. Вопрос лишь во внедрении радиокоррекции ЗУР. Кроме того, крайне целесообразна замена ЗУР 9М100 на 9М338К с намного меньшей стоимостью. И вопрос здесь не только в ПВО корабля – ЗУР 9М96 крайне важна в масштабе ПВО всех Вооруженных сил. 9М96 нужна в максимальной серии (в том числе для увеличения возимого и готового к бою боекомплекта ЗРК С-400), и каждая выпущенная заводом ЗУР 9М100 – это не выпущенная тем же заводом ЗУР 9М96, многократно превосходящая 9М100 по критерию «эффективность-стоимость».

Необходимо подчеркнуть опасность ставки на использование миллиметрового диапазона РЛС (стрельбовая РЛС комплекса «Панцирь-М»), с которыми эффективность ПВО заканчивается при наступлении плохой погоды. Авиация такими условиями давно научилась пользоваться, она прилетит и потопит наши корабли в удобный для себя момент. Для «Панциря-М» сегодня крайне важен переход с метеозависимого миллиметрового диапазона хотя бы на двухсантиметровый диапазон стрельбовой РЛС.

Вместо всего этого наш ВМФ допускает «ошибку хуже преступления», оснащая корветы крайне дорогостоящим и «модным» интегрированным башенно-мачтовым комплексом (ИБМК) «Заслон». На данный момент стоимость такого ИБМК приблизилась к стоимости всего головного корвета проекта 20380, что, очевидно, находится за пределами здравого смысла. Кроме того, несмотря на многократный срыв установленных сроков, головной корвет с ИБМК «Заслон» – «Гремящий» до сего момента не смог сбить ни одной воздушной цели. С большой вероятностью это все-таки произойдет, возможно, и до конца года, ведь за потраченные огромные средства нужно как-то отчитаться, но уже сейчас можно уверенно утверждать, что стрельба с ИБМК будет вестись в предельно упрощенных условиях, не имеющих никакого отношения к боевым. И обоснование этому есть, поскольку наш ВМФ попросту не имеет мишеней, которые могли бы имитировать сколь-нибудь реальные налеты противника.

Выходит, сегодня мы фактически строим корабли, которые в реальном бою будут с легкостью топиться средствами воздушного нападения противника. Единственное исключение – фрегат проекта 22350.

Сухопутные войска отказались от закупок ЗРПК “Панцирь-С1”

Командование Сухопутных войск отказалось принять на вооружение зенитный ракетно-пушечный комплекс (ЗРПК) «Панцирь-С1». Испытания комплекса показали, что он не соответствует заявленным требованиям. Об этом газете «Известия» рассказал источник в главкомате Сухопутных войск.

— Последние войсковые испытания на полигоне Ашулук показали, что технические и боевые характеристики ЗРПК «Панцирь-С1» не соответствуют требованиям Сухопутных войск. Исходя из этого, было принято решение не закупать эти комплексы, — заявил он.

ЗРПК «Панцирь-С1» разработан тульским Конструкторским бюро приборостроения (КБП) на базе комплекса ПВО «Тунгуска». Его задача — прикрывать от воздушного нападения части в бою и на марше, защищать стратегические объекты, прикрывать зенитные ракетные системы большой дальности С-300, С-400 и в перспективе С-500. «Панцирь-С1» также может поражать и наземные цели — пехоту и легкую бронетехнику.

Минобороны РФ ранее закупило десять комплексов «Панцирь-С1», все они сейчас распределены по бригадам Воздушно-космической обороны (ВКО) для прикрытия комплексов С-400 «Триумф». В планах Минобороны закупка еще примерно ста ЗРПК «Панцирь-С1» для бригад ВКО в течение ближайших восьми лет.

Вопрос о поставках «Панцирей» в Сухопутные войска обсуждался несколько лет, проводились сравнительные испытания этих комплексов и зенитно-ракетных комплексов «Тор-М2» концерна ПВО «Алмаз-Антей». Как рассказал «Известиям» представитель российского оборонно-промышленного комплекса, все испытания были не слишком удачными для «Панцирей».

— Ракета не способна поражать маневренные цели, сам комплекс громоздкий и не мобильный, что крайне важно для мотострелковых частей, есть вопросы к радиоэлектронной базе, — сообщил «Известиям» офицер, хорошо знакомый с ситуацией. Кроме того, он отметил, что в современной войне такие комплексы малой дальности бессильны против боевых самолетов, которые атакуют, не заходя в зону действия систем противовоздушной обороны, а против вертолетов противника гораздо эффективнее использовать переносные зенитные ракетные комплексы и стрелковое оружие. В свою очередь, заместитель генерального директора тульского КБП Юрий Савенков рассказал «Известиям», что по основным техническим и боевым характеристикам комплекса серьезных вопросов у командования Сухопутных войск нет

В свою очередь, заместитель генерального директора тульского КБП Юрий Савенков рассказал «Известиям», что по основным техническим и боевым характеристикам комплекса серьезных вопросов у командования Сухопутных войск нет.

— Главной претензией главкомата Сухопутных войск к комплексу является то, что он делается на колесной платформе, а сухопутчики хотят ЗРПК на гусеничном ходу, — подчеркнул он.

По словам руководителя Центра военного прогнозирования полковника Анатолия Цыганка, несмотря на неудачу «Панциря», Минобороны все равно придется оснащать сухопутные части ракетно-пушечными системами ПВО.

— Шесть лет назад была принята концепция, согласно которой подразделения ПВО Сухопутных войск должны оснащаться как ракетными зенитными установками, так и пушечными. Эту концепцию никто пока не отменял. Поэтому Минобороны придется либо доводить «Панцирь-С1», либо искать зарубежные аналоги, которых сейчас нет, — пояснил Цыганок.

При этом заведующий аналитическим отделом Института политического и военного анализа Александр Храмчихин пояснил «Известиям», что неспособность «Панциря» сбивать маневрирующие цели делает его бесполезным оружием.

— Если комплекс не может сбить маневрирующую цель, значит, он не сможет поразить управляемый боеприпас. Пока эта проблема не будет решена, «Панцирь» для сухопутных частей закупать бессмысленно, отметил Храмчихин.

Комплекс «Панцирь-С1» оснащен 12 зенитными управляемыми ракетами 9М335. Дальность пуска — 12 км, высота поражаемых целей — 8 км. Комплекс может наводить одновременно до трех ракет. Артиллерийское вооружение — две 30-миллиметровые автоматические пушки 2А72. Пушки одноствольные. Боевой модуль установлен на крыше кузова боевой машины. Помимо вооружения включает РЛС обнаружения целей и станцию сопровождения цели и ракет. Есть также оптический канал системы управления огнем. В кузове боевой машины размещаются операторы наведения и командир.

warsonline.info

Конструкция

В состав ЗРК входит РЛС «Полимент» с 4 фазированными решётками. Максимальное количество одновременно обстреливаемых целей — 16 (по 4 на каждую ФАР).

Ракеты размещаются в установках вертикального пуска, состоящих из модулей по 4 или 8 ячеек каждый. В ячейке располагается один транспортно-пусковой контейнер с ракетой большой или средней дальности (9М96Е, 9М96Е2) или 4 ракеты малой дальности (9М100). При пуске ракеты используется «холодный» старт. Зарядом сжатого воздуха ракета выбрасывается из вертикально расположенного транспортно-пускового контейнера на высоту 30 м, разворачиваясь в сторону цели с помощью газодинамической системы. Благодаря этому значительно сокращается минимальная дальность перехвата. Газодинамическая система также обеспечивает ракете режим сверхманёвренности и способна за 0,025 с увеличить перегрузку ракеты на 20g.

Для ракет 9М96Е, 9М96Е2 на маршевом участке траектории используется инерционно-командное наведение, на конечном участке — активное радиолокационное самонаведение. Ракета 9М100 малой дальности оснащена инфракрасной головкой самонаведения. Захват цели осуществляется сразу после пуска ракеты.

По данным натурных испытаний и компьютерного моделирования, ракеты 9М96Е и 9М96Е2 с вероятностью 70 % обеспечивают прямое попадание в головную часть тактической ракеты, в остальных 30 % случаев отклонение не превышает нескольких метров. Вероятность попадания в самолёт составляет 80 %, в вертолёт — 90 %.

Боевая часть массой 24 кг за счёт многоточечного инициирования имеет управляемое поле поражения.

Вооружение

Пушечное вооружение

Два спаренных зенитных автомата 2А38М имеют:

• 2 ствола, стреляющих поочередно, что позволяет получить большой темп стрельбы в пределах от 1950 до 2500 выстр./мин;
• автономную испарительную систему охлаждения стволов, позволяющую использовать питьевую воду с незначительным ее расходом;
• индукционный датчик начальной скорости снаряда, что повышает точность стрельбы автомата в составе зенитного комплекса;
• датчик переднего положения, по сигналу которого определяется готовность автомата к стрельбе (положение подвижных частей автомата) и работает счетчик оставшихся патронов;
• систему пироперезарядки с тремя пиропатронами, позволяющую проводить дистанционное устранение задержек типа “осечка”.

Характеристики 30-мм зенитного автомата 2А38М

• Тип патрона — 2А42
• Калибр — 30 мм
• Темп стрельбы — 1950-2500 выстр./мин.
• Начальная скорость снаряда — 960 м/с
• Ресурс ствола — 8000 выстр
• Масса оружия — 195 кг
• Масса патрона — 0,842 кг
• Масса снаряда — 0,389 кг.
• Длина автомата — 3478 мм
• Усилие отдачи — 62 кН
• Напряжение питания электроспуска и контактора от источника постоянного тока — 24 В
• Перезарядка — пиротехническая и ручная
• Количество пиропатронов — 3 шт
• Управление стрельбой — дистанционное
• Условия эксплуатации — ±50 °С

Технические характеристики системы 30-мм зенитного автомата 2А38М на на ЗРПК «Панцирь-С1»

• Боезапас: 1400 выстрелов
• Дальность эффективного поражения: до 4-х километров
• Скорость огня (общая): 5 тысяч выс/мин
• Высота поражения — 0 — 3000 м
• Боеприпас: бронебойно-зажигательный

Ракетное вооружение

Комплекс «Панцирь» оснащен 12 новыми ЗУР 57Э6 (экспортное обозначение 57Э6Е), внешне и по компоновке похожими на ракеты 9М311 ЗРПК «Тунгуска». Конструкция — двухступенчатая ракета со стартовой и маршевой ступениями, аэродинамическая схема — «утка». Система управления и наведения — радиокомандное управление. Двигатель — РДТТ на стартовой ступени, на маршевой ступени двигателя нет. Корпус ракеты бикалиберный, двигатель находится во второй отделяющейся ступени. Ракета имеет малое полетное время на стартовом участке. Боевая часть состоит из стрежневых поражающих элементов. В ракете используется воздушно-динамических рулевой привод.

Тактико-технические характеристики ЗУР 57Э6Е

• Длина ракеты — 3160 мм
• Диаметр 1 ступени — 90 мм
• Диаметр 2 ступени — 76 мм
• Масса с ТПК — 94 кг
• Масса без ТПК — 75.7 кг
• Масса БЧ — 20 кг
• Масса ВВ — 5.5 кг
• Дальность действия — 1-18 км
• Высота поражения — 5-15000 м
• Скорость максимальная — 1300 м/с (к концу работы стартовой ступени)
• Скорость средняя — 900 м/с (на дальность 12 км )
• Скорость средняя — 780 м/с (на дальность 18 км )
• Скорость цели максимальная — 1000 м/с
• Скорость баллистического торможения — 40 м/с на 1 км пути (маршевая ступень)
• Продолжительность стартового участка — 2.4 с
• Вероятность поражения воздушной цели — 0.7-0.95
• Тип БЧ — стержневая осколочная БЧ, возможно, 14Ф6
• Взрыватели БЧ — контактный и неконтактный

Технические характеристики ЗУР 57Э6Е на ЗРПК «Панцирь-С1»

• Боекомплект, шт:- 8 — 12
• Длина ЗУР в контейнере, мм — 3300
• Масса ракеты в контейнере, кг — 94

Усиление боевых возможностей

Разработка корабля-носителя и этап испытаний затянулись из-за трудностей, связанных с созданием всеракурсной РЛС с фазированной антенной решёткой и ЗУР 9М96. Первые пуски прошли в 2012 году и оказались неудачными. Однако в 2014—2015 годах корвет «Сообразительный» проекта 20380 провёл серию успешных перехватов в Балтийском море.

По информации Минобороны РФ, пуски ЗУР проходили «в условиях сложной помеховой обстановки с применением средств радиоэлектронного противодействия с обеих сторон».

Как предполагает Корнев, у российских специалистов возникли сложности с доводкой радиолокационной станции и морской версии ракеты 9М96. По его словам, основная проблема заключалась в отсутствии «связки между РЛС, стрельбовым комплексом и ракетой». Во время неудачных испытаний на стартовом участке полёта РЛС «отказывалась» взаимодействовать с ракетой. Однако в 2018 году все технические недостатки ЗРК удалось окончательно ликвидировать.

• Фрегат «Адмирал флота Советского Союза Горшков»

«Возникшие трудности не носили критического характера. На мой взгляд, они были вызваны тем, что у семейства 9М96 и радиолокационной станции разные предприятия-разработчики. В процессе создания ЗРК «Полимент-Редут» возникла новая кооперационная цепочка, которую было необходимо «настроить». Конечно, на это требовалось время, и в итоге испытания затянулись. Однако последние пуски с «Горшкова», о которых сообщило осенью Минобороны, свидетельствуют, что теперь все элементы комплекса прекрасно взаимодействуют друг с другом», — заявил Корнев.

В настоящее время «Полимент-Редут» установлен на «Адмирале Горшкове» и «Сообразительном». ЗРК появится на строящихся сейчас фрегатах проекта 22350 («Адмирал флота Касатонов», «Адмирал Головко», «Адмирал флота Советского Союза Исаков»), которые войдут в состав ВМФ в 2019, 2021 и 2022 годах соответственно.

Также новым комплексом ПВО будут оснащаться заложенные на «Северной верфи» и Амурском судостроительном заводе корветы проекта 20380/20385 («Ретивый», «Строгий», «Герой Российской Федерации Алдар Цыденжапов», «Резкий»), которые войдут в строй Балтийского и Тихоокеанского флотов в 2020—2021 годах.

Также по теме

«Для защиты каждой базы ВМФ»: на что способны новейшие минные тральщики России

Военно-морской флот России получил новейший тральщик проекта 12700 «Иван Антонов». Производство этих кораблей развёрнуто на…

Корнев предполагает, что «Полимент-Редут» могут получить в том числе строевые корабли ВМФ, которые будут проходить модернизацию в ближайшие годы. Однако, как отмечает собеседник RT, стрельбовый комплекс носителей ракет «Калибр» и «Оникс» придётся несколько доработать.

«Появление ЗРК «Полимент-Редут» на вооружении однозначно усилит боевые возможности Военно-морского флота нашей страны. Российские фрегаты и корветы обретут возможность надёжно защититься от самых современных и перспективных средств поражения. Новый комплекс позволит нашим сторожевым кораблям уверенно чувствовать себя вдали от родных берегов», — отметил Корнев.

Аналогичной точки зрения придерживается профессор Академии военных наук Вадим Козюлин. В беседе с RT он заявил, что появление ЗРК «Полимент-Редут» является адекватным ответом на актуальные угрозы, которые существуют для российских кораблей. По его словам, наибольшую потенциальную опасность для отечественных фрегатов и корветов представляют крылатые и противокорабельные ракеты западных государств.

«Мы видим, что страны — члены НАТО продолжают совершенствовать морские и воздушные средства поражения. Кроме того, американские корабли регулярно заходят в Балтийское и Чёрное моря, появляются вблизи сирийских берегов с целью «демонстрации силы». Для выполнения задачи «сдерживания» отечественному ВМФ не обойтись без высокоточных ударных систем и высокоэффективных комплексов ПВО», — резюмировал Козюлин.

Замена С-300

Создание «Витязя» началось в 1990-х годах с целью замены отдельных модификаций С-300, находящихся на вооружении российской армии. Первые концептуальные модели С-350 были продемонстрированы на Международном авиакосмическом салоне «МАКС-1999» в Жуковском. При этом прототип «Витязя» впервые показали 19 июня 2013 года на Обуховском заводе в Санкт-Петербурге.

Комплекс представляет собой самоходную пусковую установку, работающую совместно со всеракурсным радаром с электронным сканированием пространства и командным пунктом на базе шасси специального автомобиля Брянского автомобильного завода колёсных тягачей. При этом для работы в условиях бездорожья «Витязь» может получить гусеничную платформу.

В боекомплект комплекса входят ракеты средней и малой дальности 9М100, 9М96/9М96М, 9М96Е2, разработанные Машиностроительным конструкторским бюро «Факел», которое входит в концерн «Алмаз-Антей».

Согласно заявленным характеристикам, С-350 сможет одновременно поражать 16 аэродинамических (авиационная техника) и 12 баллистических (ракеты) целей. Дальность поражения — от 1,5 до 60 км, высота поражения — от 5 м до 30 км.

C-350 максимально автоматизирован. Боевой расчёт машины управления состоит из трёх человек и отвечает только за подготовку комплекса к пуску и отдачу команды на поражение цели. Поиск и сопровождение цели комплекс осуществляет самостоятельно. При этом приведение «Витязя» в боевое положение занимает около пяти минут.

Помимо пусковых установок, в состав комплекса входят пункт боевого управления 50К6 и машины с многофункциональной радиолокационной станцией 50Н6. РЛС находится отдельно от пункта управления на тот случай, если противник применит ракету, которая наводится на излучение радара ЗРК.

Также по теме

«Раскрыть боевой потенциал»: какими возможностями обладает российская автоматизированная система управления войсками ПВО

На российско-египетских учениях ПВО «Стрела дружбы — 2019», которые проходят недалеко от Каира, будет применяться новая…

В разговоре с RT военный эксперт Юрий Кнутов отметил, что уникальные характеристики комплекса С-350 «Витязь» позволят ему поражать баллистические цели по принципу прямого попадания.

«В США комплексы Patriot и AEGIS способны поражать в космосе баллистические цели, но стрелять по аэродинамическим целям они не могут, в то время как комплекс С-350 «Витязь» обладает такими возможностями», — подчеркнул эксперт.

Юрий Кнутов добавил, что «Витязь» по своим характеристикам значительно превосходит стоящие на вооружении комплексы С-300 (в частности, по количеству одновременно поражаемых целей).

«Важно, что у комплекса «Витязь» улучшен радиолокатор, который позволяет видеть цели, изготовленные по технологии «стелс». Комплекс способен поражать крылатые ракеты, все типы аэродинамических целей и частично гиперзвуковых

Важно, что данный комплекс дешевле С-400, благодаря этому он должен стать массовым комплексом в войсках ВКО», — отметил военный эксперт.

• С-350 «Витязь»
• РИА Новости

Эксплуатация

По сообщениям от 02.06.2014 и от 19.09.2014, при выходе в море экипаж корвета «Сообразительный» проекта 20380 Балтийского флота производил задач по отражению ракетного удара вероятного противника. Оба раза в качестве мишени применялась крылатая ракета, которая была запущена с ракетного катера «Р-257». Стрельбу по мишени осуществляли из зенитного ракетного комплекса морского базирования «Редут». Ракета, запущенная с корвета оба раза поразила цель. Стрельба проходила в условиях серьезной помеховой обстановки с использованием противником средств РЭП.

По сообщению от 11.06.2014 года, в морском полигоне Балтийского флота экипаж корвета «Сообразительный» первый раз провел тактическое учение, целью которой является поражение надводной цели зенитной ракетой. Стрельба проходила с использованием ракетного зенитного комплекса морского базирования «Редут» по имитирующему кораблю вероятного противника. Ракета, запущенная с корвета успешно поразила морскую цель на заданной дистанции. Стрельба осуществлялась в условиях сложной помеховой обстановки с использованием противником средств радиоэлектронной борьбы.

По сообщению от 25.08.2016 года, во время тактических учений корвет «Сообразительный», применяя ЗРК «Редут» поразил мишень, имитирующий противокорабельную ракету. Об этом рассказал Западный военный округ. Ракета-мишень выпущена с малого ракетного корабля «Гейзер». В сообщении отмечается, что стрельбы осуществлялись в сложной помеховой обстановке с применением средств радиоэлектронной борьбы противников.

«Выстрелил и забыл»

Разработка ЗРК «Полимент-Редут» стартовала в инициативном порядке в середине 1990-х годов в стенах концерна «Алмаз-Антей». Конструкторы решили унифицировать перспективный морской ЗРК с мобильной системой ПВО среднего радиуса С-350 «Витязь», который разрабатывался для замены ранних версий С-300.

В беседе с RT основатель портала Military Russia Дмитрий Корнев отметил, что унификация наземных и морских комплексов ПВО даёт ощутимые преимущества оборонно-промышленному комплексу (ОПК) и армии в целом. Данный подход позволяет экономить значительные средства на организации серийного производства, а также совершенствовать эксплуатационные характеристики ЗРК.

Также по теме

«Без «Лидера» не обойтись»: на что будет способен российский эсминец нового поколения

Перспективный российский эсминец «Лидер» может стать «самым вооружённым» кораблём в мире, сообщает американский портал Military Watch….

«Унификация — это общемировой тренд. Она предполагает производство однотипных элементов конструкций, узлов, агрегатов, систем, пусковых установок и боеприпасов, которыми оснащаются различные системы вооружения. Конечно, морские и сухопутные аналоги имеют ряд отличий, связанных с условиями эксплуатации. Однако если всё продумано грамотно, то унификация заметно удешевляет и упрощает процесс серийного производства», — пояснил Корнев.

Для стрельбы зенитными ракетами «Полимент-Редут» использует пусковые установки (ПУ) универсального корабельного комплекса 3С14 (УКСК), которым на российском флоте оснащаются корабли — носители крылатых ракет «Калибр» и противокорабельных ракет «Оникс».

Специалисты «Алмаз-Антея», проектируя новый боеприпас, реализовали в нём принцип «выстрелил и забыл». Его суть заключается в том, что ЗУР оснащена активной головкой самонаведения (ГСН). Она позволяет зенитной ракете на финальном участке полёта поражать цель без получения данных от радиолокационной станции (РЛС).

В настоящее время в боекомплект ЗРК «Полимент-Редут» входят три типа ЗУР вертикального старта 9М100 (дальность до 15 км), 9М96 (до 120 км) и 9М96Д (до 150 км), способных развивать скорость до 2100 м/с. Индекс перспективной ракеты, которая сможет осуществлять перехват на дальности до 400 км, Минобороны РФ и «Алмаз-Антей» не раскрывают.

• Установка вертикального пуска для использования ЗРК «Полимент-Редут»

«Ключевую роль в арсенале комплекса «Полимент-Редут» играют ракеты семейства 9М96. Данные ЗУР отличаются высокой манёвренностью, точностью и относительно небольшими габаритами. Их энергетический запас должен обеспечивать поражение «Томагавков», противокорабельных ракет AGM-158C LRASM, самолётов и всех типов целей, движущихся на скоростях, близких к гиперзвуковым», — подчеркнул Корнев.

Кроме того, преимущество комплекса «Полимент-Редут» заключается в высокой огневой производительности. Он способен вести обстрел сразу нескольких целей одновременно. Вероятность перехвата каждой, по оценке Корнева, может достигать 80%. Боекомплект ЗРК «Полимент-Редут» составляет 32 ракеты.

Тактико-технические характеристики (для экспортных модификаций ракет)

Для наглядности приведены характеристики ракеты 48Н6Е ЗРК «Форт» (С-300)

Характеристика	проект 1997 г.	48Н6Е	9М96Е2	9M96E2-1	9М96Е	9М100	9М100E
Количество ракет в ячейке УВП	1		1	1	1	4
Количество ступеней	1	1	1	1	1	1
Двигатель	РДТТ	РДТТ	РДТТ	РДТТ	РДТТ	РДТТ	РДТТ
Максимальная дальность стрельбы, км	70	120	120	120	40-50	10-15	15
Минимальная дальность стрельбы, км		5	1	2,5	1		0,5
Максимальная высота цели, км		27	30	30	20		8
Минимальная высота цели, м		10	5	5	5		5
Масса ракеты, кг		1800	420	598	330		140
Масса боевой части, кг		145	24	24	24		14,5
Длина ракеты, м		7,50	5.35	5,6	4,75	2,50	3,17
Диаметр корпуса, мм		519	240	240	240	125	200
Размах крыльев, мм		1134			480		536
Скорость ракеты, м/c		3000	2100		900
Максимальная скорость цели, м/с		2800	4800	4800	1000		1000

Носители

1. Корветы проекта 20380

На этих корветах, начиная со 2-го серийного корабля, перед ходовым мостиком в носовой части надстройки, вместо ЗРАК «Кортик-М», установлены три модуля УВП ЗРК «Редут» по четыре ячейки в каждой (всего двенадцать ячеек). Боезапас – 48 ракет 9М100 или разное сочетание ракет 9М96Е и 9М100 в рамках полной емкости УВП и 12 ракет 9М96Е.

Газета «Известие» сообщила, что на корветах проекта 20380 и на дальнейших его модификациях из-за недостатка места не используется штатная РЛС подсветки цели «Полимент». Как следствие, на маршевом участке траектории ракеты большой и средней дальности идут без коррекции траектории на инерциальном автопилоте и при перехвате маневрирующей цели противника головка самонаведения вышедшей в точку перехвата ракеты часто не обнаруживает цели. Все 3 проведенные в 2012 году испытания зенитного ракетного комплекса «Редут» с ракетой 9М96М (2 с корвета «Сообразительный» и 1 с наземной установки) завершились неудачей. Абсолютно функциональной является исключительно ракета малой дальности 9М100, которая вначале траектории захватывает цель специальной инфракрасной головкой самонаведения.

В начале лета 2014 года, корвет «Сообразительный» Балтийского флота эффективно отразил атаку крылатой ракеты-мишени, запущенной с ракетного катера Р-257 с использованием ЗРК «Редут». В результате цель была успешно уничтожена. Судя по всему, это было первым успешным использованием комплекса «Редут» с боевого корабля.

1. Корветы проекта 20385

На этих корветах УВП зенитного ракетного комплекса «Редут» были перенесены из носовой в кормовую часть (на их месте установлена УВП стельбового комплекса УКСК). Четыре модуля по четыре ячейки установлены поборно между вертолетной площадкой и ангаром (всего 16 ячеек). Боезапас – 64 ракеты 9М100 или 16 ракет 9М96Е, либо разные сочетания ракет 9М100 и 9М96Е в рамках полной емкости УВП.

3. Фрегаты проекта 22350

На этих фрегатах перед ходовым мостиком в носовой части надстройки установлены четыре модуля УВП ЗРК «Редут» по восемь ячеек в каждом (получается 32 ячейки). Боевой запас – 128 ракет 9М100 или 32 ракеты 9М64Е либо разные сочетания ракет 9М100 и 9М96Е в рамках полной емкости УВП.

С-350Е Витязь — видео

https://youtube.com/watch?v=tbEE7QMOXZg

ЗРС С-350Е может работать автономно, ведя самостоятельные боевые действия, а также в составе группировок ПВО при управлении от вышестоящих командных пунктов.  Боевая работа ЗРС С-350Е ведется полностью автоматически. Боевой расчет обеспечивает подготовку ЗРС к работе и контролирует ход боевых действий.

Состав ЗРК С-350Е Витязь

— Пункт боевого управления 50К6Е

— Многофункциональные радиолокаторы 50Н6Е (до 2)

— Пусковые установки 50П6Е (до 8 ) с 12 зенитными управляемыми ракетами средней дальности 9М96Е2

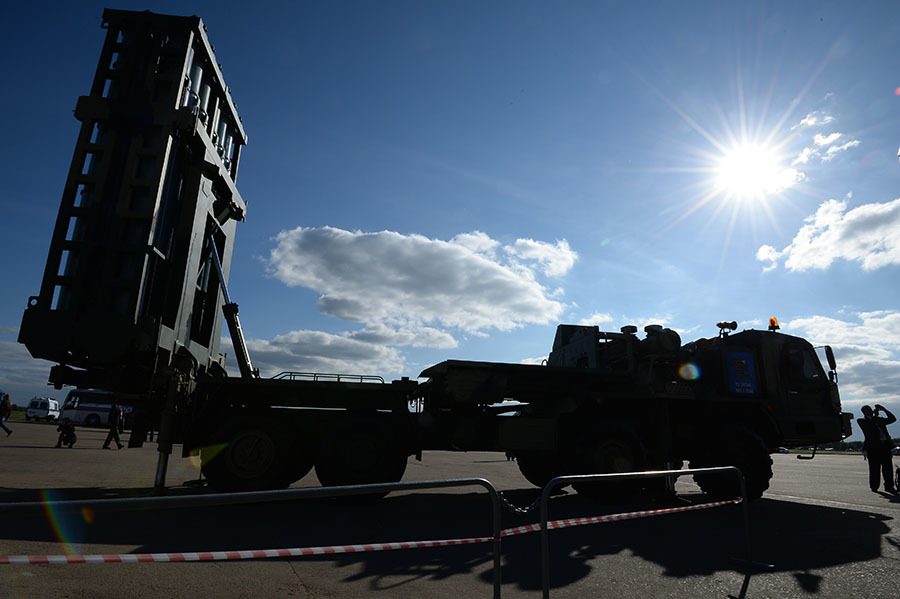

Пусковая установка 50П6Е

Пусковая установка 50П6Е

Пусковая установка предназначена для транспортирования, хранения, автоматической предстартовой подготовки и пуска зенитных управляемых ракет

— Количество зенитных управляемых ракет на пусковой установке -12.

— Минимальный интервал между пусками зенитных управляемых ракет — 2 с

— Время заряжания/разряжания — 30 мин.

— Максимальное расстояние до пункта боевого управления — 2 км

Многофункциональный радиолокатор 50Н6Е

Многофункциональный радиолокатор 50Н6Е

Многофункциональный радиолокатор является основным информационным средством ЗРС С-350Е и работает в круговом и секторном режимах. Боевая работа многофункционального радиолокатора ведется полностью автоматически безучастия оператора при дистанционном управлении от пункта боевого управления.

— Максимальное количество сопровождаемых целей в режиме трассового сопровождения -100,

— Максимальное количество сопровождаемых целей в режиме точного автосопровождения — 8.

— Максимальное количество сопровождаемых зенитных управляемых ракет- 16

— Скорость вращения антенны по азимуту — 40 об/мин

— Максимальное расстояние до пункта боевого управления -2 км

Пункт боевого управления 50К6Е

Пункт боевого управления 50К6Е

Пункт боевого управления предназначен для управления многофункциональными радиолокаторами и пусковыми установками. Пункт боевого управления обеспечивает взаимодействие с соседними ЗРС С-350Е и вышестоящим командным пунктом.

— Общее количество сопровождаемых трасс — 200.

— Максимальное расстояние до пункта боевого управления соседней ЗРС С-350Е — 15 км

— Максимальное расстояние до вышестоящего командного пункта — 30 км

Зенитная управляемая ракета 9М96Е2 (на фото по середине)

МКБ » Факел » начала работу над новым ЗУР 9M96 с дальностью полета до 50 км еще в конце 1980-х годов прошлого века. В конструкции ракеты были применены ракетные двигатели поперечного смещения ЗУР, позволяющие маневрировать с большими перегрузками. Высокую точность поражения воздушных целей должны были обеспечить активные головки самонаведения. Одновременно эти ЗУР предлагалось использовать также в качестве управляемых ракет класса „воздух—воздух» вместе с еще меньшей по габаритам, и другой по конструкции ракетой 9M100. Задача создания унифицированных ракет тогда было приоритетом, тогда ими занимались и МКБ «Факел», так и ОКБ «Новатор», что могло дать шансы выхода на рынок вооружений „воздух-воздух» вместе с монополистом в СССР фирмой » Вымпел.
